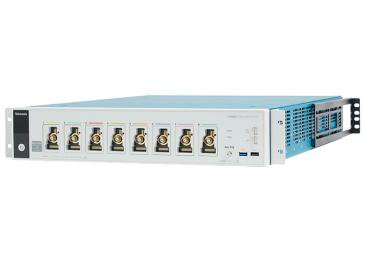

Osciloscopio de 5 señales mixtas de perfil bajo

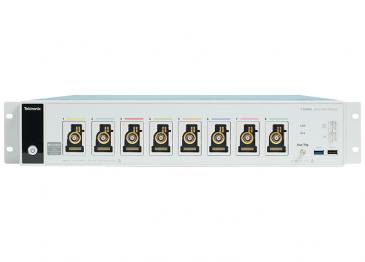

En aplicaciones que exigen una densidad de canal extrema, el osciloscopio de perfil bajo MSO serie 5 establece un nuevo estándar para el rendimiento. Con convertidores de analógico a digital de 12 bits, este digitalizador de alta velocidad ofrece 8 canales de entrada (más AUX Trig) en un paquete compacto, de solo 3.5 pulgadas de alto (2U).
1 GHz
8
Hasta 64 (opcional)
125 Mpts
Instruye más a tu experimento sin añadir racks.
Reemplace sus osciloscopios y coloque 6x más canales en su espacio de rack existente. El 5 Series MSO LP ofrece 8 canales, más una entrada de activación auxiliar, en un instrumento de 2U que ahorra espacio, a un bajo costo por canal. Cada una de las 8 entradas FlexChannel ™ puede usarse como 1 canal analógico u 8 canales digitales.
Capturas de alta fidelidad y datos de alta calidad.
![](./recursos/screenshot.jpg)

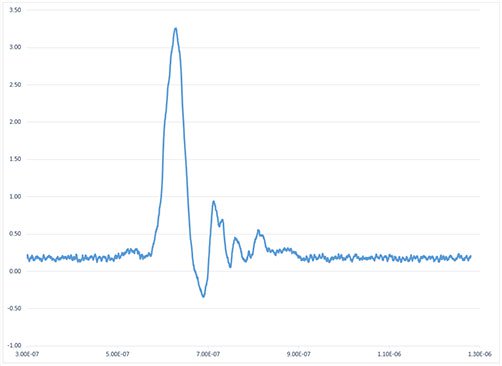

Con un ancho de banda analógico de 1 GHz, una frecuencia de muestreo de 6.25 GS / s en todos los canales y una longitud de registro de 125 M, el perfil bajo MSO de la Serie 5 tiene el rendimiento que necesita para capturar datos de forma de onda precisos con la mejor integridad de señal posible.
Vea más detalles de señal que nunca con una resolución vertical de 12 bits y ENOB de 7,6 bits a 1 GHz
Los convertidores de analógico a digital de 12 bits proporcionan 16 veces la resolución vertical de los ADC de 8 bits tradicionales. Mida los pequeños detalles de la señal, incluso si están montando señales grandes.
Transición del diseño a la prueba de fabricación, sin esfuerzo

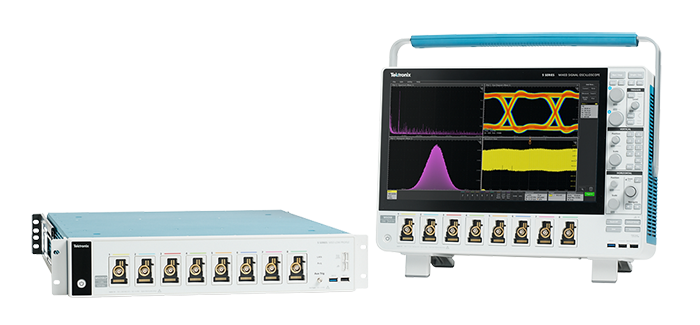

![](./recursos/Tek-mso58lp-Atlas_11a_h.png)
Elimine el trabajo utilizando exactamente el mismo software y rutinas de prueba en producción que desarrolló durante el diseño. Utilice el MSO de la serie 5 de sobremesa con su pantalla HD de 15.6 pulgadas y su pantalla táctil de pellizco, deslizar y deslizar para validar el diseño. Luego ejecute exactamente las mismas pruebas utilizando la versión compacta de bajo perfil en la fabricación.
Física de alta energía
![](./recursos/wide_5seriesmso-lowprofile-stacked.jpg)

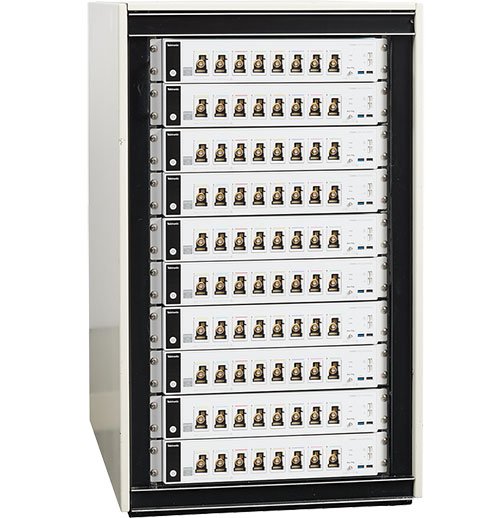

Las aplicaciones de medición de potencia pulsada capturan eventos fugaces que representan el mundo de la física de partículas y requieren la adquisición de muchas señales con un alto rango dinámico en entornos físicos difíciles. El perfil bajo MSO de la Serie 5 proporciona más de 6 veces la densidad de canales de un osciloscopio de banco tradicional con un rendimiento líder en la industria que permite la recopilación segura de datos de prueba precisos.
Destacado
- 12-bit convertidores analógico a digital
- ENOB de 7.6 at 1 GHz
- 125 M la longitud de registro adquiere hasta 20 ms de tiempo en 6.25 GS/s
- 2 unidades de bastidor alto(3.5 pulgadas)
Aplicaciones en la Velocimetría Doppler Fotónica. (PDV)
Sistemas ATE

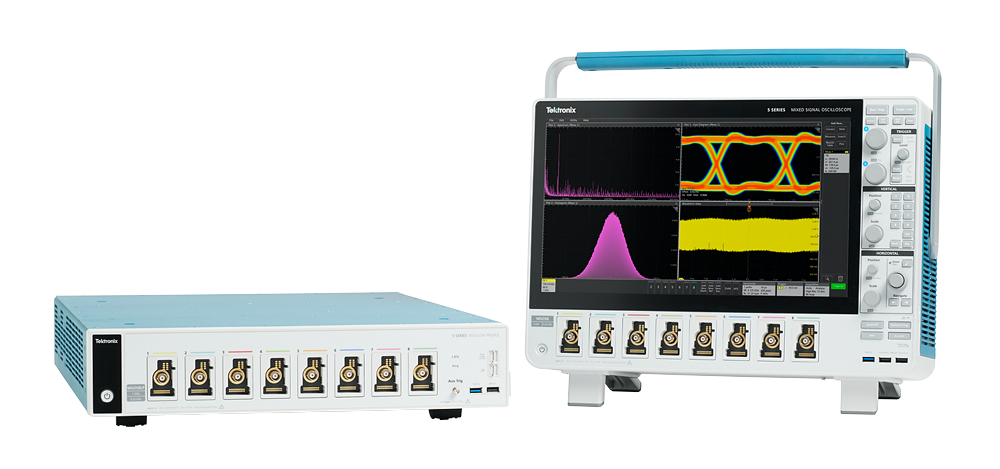

![](./recursos/Tek-mso58lp-Atlas_10a_h.png)
Los sistemas de prueba automatizados requieren una capacidad de programación robusta y, a menudo, están sujetos a restricciones de espacio en rack. El osciloscopio de perfil bajo MSO de la serie 5 incluye 8 entradas en solo 2 unidades de rack y viene listo para montar. Cada entrada puede funcionar como un canal analógico de precisión u 8 canales digitales. Y puede desarrollar pruebas en la serie 5 MSO con su pantalla de 15.6 pulgadas para validar el diseño y usar la misma programación en la versión de perfil bajo para la producción.
Destacado

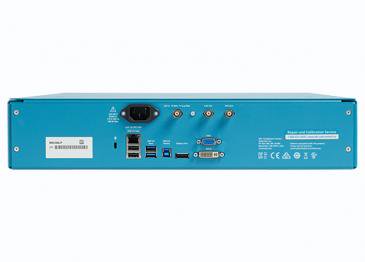

- 8 entradas FlexChannel más entrada de disparo auxiliar
- 2 unidades de bastidor altas (3,5 pulgadas) con montaje en bastidor adjunto
- 10/100/1000 Ethernet LAN para una fácil comunicación
- USB 3.0 puerto del dispositivo para una comunicación rápida
Modelos
Modelo | Ancho de Banda | Frecuencia de muestreo | Longitud de registro | Canales Análogos | Canales Digitales |
---|---|---|---|---|---|
MSO58LP |
1 GHz |
6.25 GS/s |
125 Mpoints |
8 |
Up to 64 (opcional) |
1 GHz
6.25 GS/s
125 Mpoints
8
Hasta 64 (opcional)
