Hioki Memory HiCorders son dispositivos de monitoreo y grabación de ondas de alta velocidad que pueden medir simultáneamente múltiples fenómenos físicos como voltaje, corriente, temperatura, vibración, aceleración y rotación debido al aislamiento total entre los canales y desde cada canal hasta el suelo. Características principales • Admite una amplia variedad de mediciones con un total de 13 módulos de plug-in • Genera y graba con una sola unidad • Prueba directa de entrada de alto voltaje de 1000 V • Muestreo de alta velocidad hasta 20MS / s con entradas totalmente aisladas • 16 canales analógicos + 16 lógicos a 64 canales lógicos + 10 analógicos • Muestreo de alta velocidad con función de juicio de forma de onda • Construcción resistente a la suciedad resistente a ambientes de trabajo adversos • Botones grandes recubiertos para soportar aceite industrial y residuos • Carga de papel desplegable y configuración de un toque, junto con impresión a alta velocidad de 50 mm / s
Cómo usar Hioki MR8847A Memory HiCorder para generar señales mientras se monitorean formas de onda
El Hioki MR8847A es generador de funciones, generador de formas de onda arbitrarias y registrador de formas de onda, todo en un solo dispositivo. Observe fácilmente formas de onda mientras cambia la amplitud o frecuencia de la señal, programando una variedad de formas de onda para producir en el orden deseado, y ajustando otras condiciones de prueba.

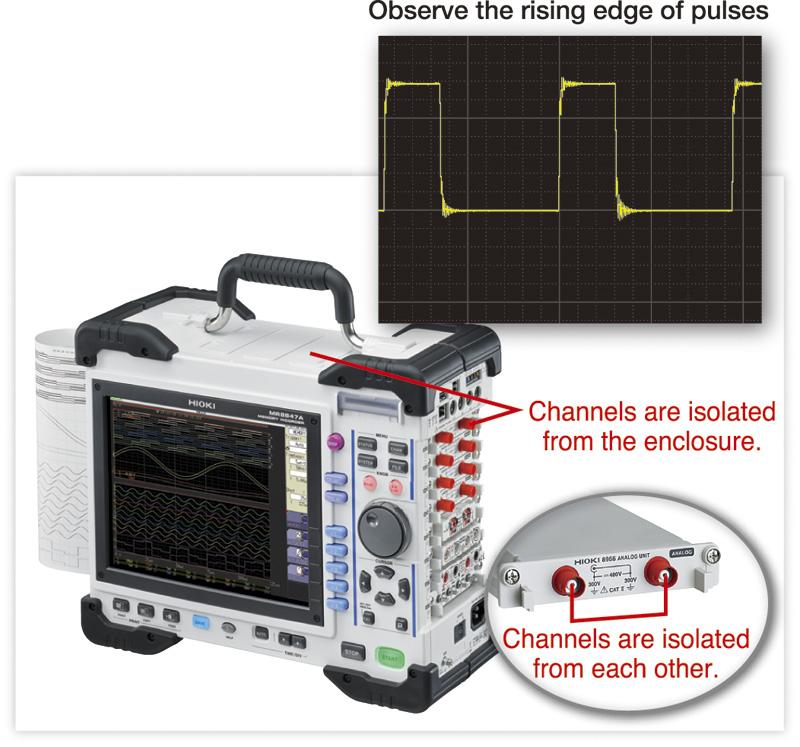

Registrador de memoria totalmente aislado de alta velocidad de 20MS / s, 16 canales
El MR8847A realiza mediciones multicanal con simultáneo, muestreo de alta velocidad de todos los canales a 20 MS / s. (resolución: 50 nseg) El muestreo de alta velocidad le permite medir el borde ascendente de los pulsos y detectar operaciones anómalas y formas de onda instantáneas que ocurren repentinamente con alta precisión. Conexiones entre canales de entrada analógica, y entre el canal de entrada y la unidad principal, están aislados por elementos de aislamiento. Entonces las diferencias de potencial se pueden medir sin preocupaciones, al igual que con un osciloscopio.
Generar y grabar en una sola unidad / GRUPO GENERADOR DE ONDA FORMA ARBITRARIA U8793
Solo una memoria HiCorder le brinda un modo de generador de funciones, modo de generador de formas de onda arbitrarias, y modo de medición de forma de onda. Esto hace que sea fácil observar formas de onda al variar las condiciones de prueba, como cambiar la amplitud y la frecuencia de la señal y programar varias formas de onda para generarlas en orden. El software de creación de formas de onda incluido SF8000 se puede utilizar no solo para crear formas de onda, sino también para realizar cálculos tales como agregar ruido y multiplicar formas de onda de forma rápida y fácil.
Entrada directa de alta tensión sin sonda diferencial / UNIDAD DE ALTA TENSIÓN U8974
Dado que puede ingresar directamente hasta 1000 & nbsp; V DC y 700 V AC, ya no es necesaria una sonda diferencial. La tensión nominal máxima a tierra es de 1000 V para CAT III y de 600 V para entornos CAT IV.

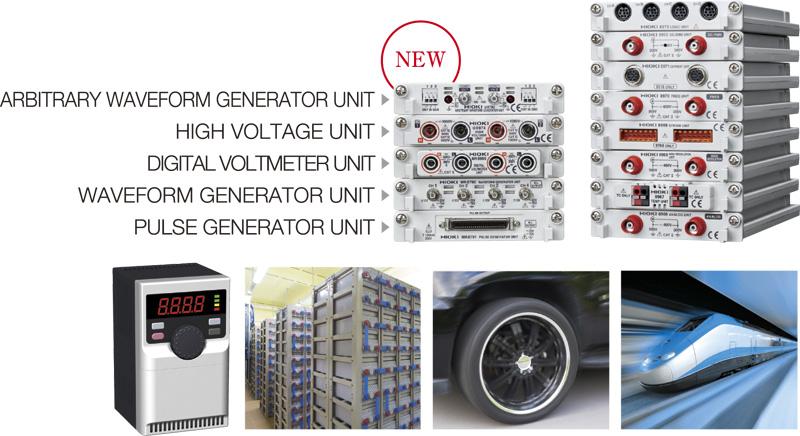

Una amplia selección de 13 módulos se adapta a la gama completa de aplicaciones de medición
Hioki ha agregado nuevos módulos de alto rendimiento en respuesta a una demanda abrumadora. El Memory HiCorder ahora es compatible con una amplia variedad de mediciones con un total de 13 módulos enchufables. ■ Inversor / prueba de UPS - Prueba de funcionamiento y evaluación durante la fluctuación de la carga - Confirmación de cambio de UPS ■ Monitor de alimentación y registrador - Identifique las fluctuaciones de energía cuando la fuente de alimentación se enciende / apaga y durante las fluctuaciones de carga - Fluctuaciones a largo plazo en el poder ■ Simulación de control - Generar salida simulada de cada tipo de señal de sensor - Salida simulada fluctuante para baterías de coche de 12 V CC ■ Pruebas de vibración / resistencia - Analizar la relación entre el control del motor y la vibración - Confirmar la durabilidad del equipo
Entrada lógica de hasta 64 canales
El MR8847A tiene 16 canales de entrada lógica incorporados. Agregue 3 unidades de entrada lógica para grabar un total de 64 & nbsp; canales a la vez. También puede visualizar las formas de onda para todos los canales en una sola pantalla, ideal para mediciones de tiempo. Se pueden grabar hasta 10 canales de formas de onda analógicas al mismo tiempo para mayor eficiencia.
Función de análisis FFT
El MR8847A puede realizar una FFT de una señal para analizar componentes de frecuencia, FFT de dos señales para analizar funciones de transferencia y análisis de octava para acústica.
GRABADOR X-Y
Guardar los datos en orden cronológico permite guardar los registros como datos digitales, en lugar de copias impresas en papel que deben almacenarse. Use el control de lápiz arriba / abajo para registrar solo los datos requeridos. El MR8847A puede reemplazar a los registradores mecánicos de pluma.
Determine la calidad de la forma de onda
Utilice la función de juicio de forma de onda, que supervisa si una forma de onda se extiende más allá del área determinada, para determinar fácilmente la calidad de las formas de onda de la señal que normalmente son difíciles de juzgar. El MR8847A también tiene & nbsp; una función de juicio de forma de onda para formas de onda de análisis FFT y formas de onda X-Y integradas.
