Ancho de Banda
23 GHz - 70 GHz
Longitud de registro
Hasta 1G puntos
Canales Análogos
1 a 16
Frecuencia de muestreo
Hasta 200 GS/s
Máxima integridad de señal.
La tecnología ATI está a la vanguardia de la fidelidad de la señal, minimizando el ruido para brindar los resultados de medición más precisos en sus diseños de próxima generación.
Destacado
- Arquitectura ATI de bajo ruido
- Sistema de disparo de alto rendimiento para aislar fallas en la señal.
- Mayor exactitud temporal
- Presicion en exactitud de base temporal
- Ajuste en base temporal entre canales(skew/timing)
- Capacidad de vinculacion de multiples canales con exactitud temporal y estabilidad
- Mediciones de bajo ruido a traves de la punta DPO70E1
Flexible. Versátil. Escalable

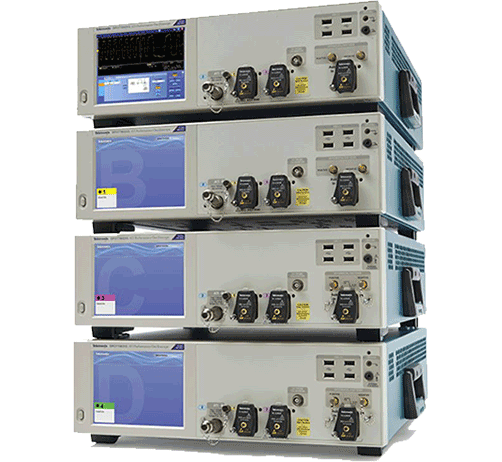

La innovadora arquitectura UltraSync proporciona flexibilidad de configuración, lo que le permite agregar fácilmente canales de adquisición y mantener la precisión de la sincronización de canal a canal.
Boosting Oscilloscope Scalability
Destacado
- Implementar unidades individualmente
- Agregue fácilmente en un sistema de unidades múltiples
- Reconfiguración rápida del sistema.
- Configure hasta 16 canales de adquisición óptica sincronizados con la sonda DPO7OE1 / DPO7OE2
Herramientas de medición y análisis que te mantienen en el buen camino.
Los paquetes de soporte de aplicaciones para el DPO70000SX proporcionan pruebas de cumplimiento automatizadas, herramientas de depuración intuitivas y las amplias opciones de conexión de señal que necesita para verificar y certificar su último diseño.
Destacado

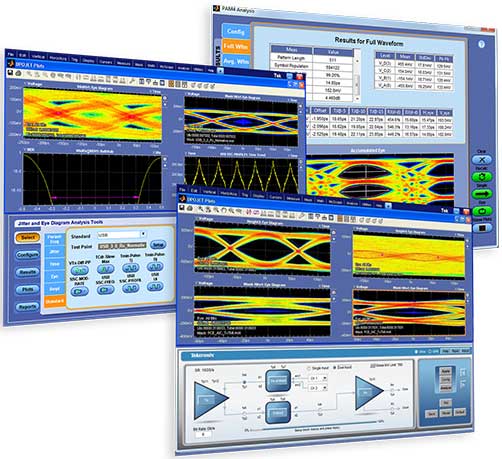

- DPOJET: la herramienta de medición más completa y flexible disponible
- SDLA: la herramienta más poderosa y completa para analizar y compensar los efectos de la señal en los enlaces de datos en serie
- Análisis PAM4 simple y extenso, sin necesidad de CR externo
- Soporte para el conjunto completo de estándares Gen3 / Gen4 +
- Pruebas de cumplimiento automatizadas para obtener resultados completos, confiables y repetibles
- Poderosas herramientas de depuración para descubrir / corregir rápidamente los desafíos de diseño
Sepa como. Ahora mismo.
El equipo de ingeniería de aplicaciones de Tektronix va al sitio, brindando asistencia de nivel experto para conectividad de medición, operación de osciloscopio y conocimientos de herramientas de análisis. Desde la introducción hasta la adopción hasta la integración de procesos de medición altamente complejos en su laboratorio u operación de fabricación, estamos aquí para ayudarlo.
Destacado
- Múltiples niveles de servicio, incluido Gold Care para la protección más completa
- Obtenga ayuda para la instalación, capacitación y ayuda para resolver problemas.
- El Centro de soporte técnico mundial proporciona acceso en tiempo real a un grupo de conocimiento central
¿Necesita un instrumento de reemplazo mientras el suyo es reparado?
Manténgase productivo mientras sus instrumentos están siendo reparados. La opción de servicio Gold Care ofrece una unidad de préstamo gratuita que mantendrá a su equipo trabajando. Las unidades de préstamo se envían dentro de las 48 horas posteriores al inicio del servicio y los clientes de Gold Care reciben un estado de prioridad cuando los instrumentos llegan a nuestro centro de servicio.
Modelos
| Modelo | Descripcion | Ancho de banda analógico | Frecuencia de muestreo | Longitud de registro | Canales analógicos |
|---|---|---|---|---|---|
| DPO72304SX | Unidad individual | 23 GHz | 100 GS/s, 50 GS/s | 62.5M points - 1G points | 2 at 23 GHz, 4 at 23 GHz |
| DPO73304SX | Unidad individual | 33 GHz | 100 GS/s, 50 GS/s | 62.5M points – 1G points | 2 at 33 GHz, 4 at 23 GHz |
| DPO75002SX | Unidad individual | 50 GHz | 200 GS/s, 100 GS/s | 62.5M points - 1G points | 1 at 50 GHz, 2 at 33 GHz |
| DPO77002SX | Unidad individual | 70 GHz | 200 GS/s, 100 GS/s | 62.5M points – 1G points | 1 at 70 GHz, 2 at 33 GHz |
| DPS73308SX | Sistema de dos unidades | 33 GHz | 100 GS/s, 50 GS/s | 62.5M points – 1G points | 4 at 33 GHz, 8 at 23 GHz (Se muestran máximo 4 en pantalla, datos adicionales a través de la interfaz del programa) |
| DPS75004SX | Sistema de dos unidades | 50 GHz | 200 GS/s, 100 GS/s | 62.5M points - 1G points | 2 at 50 GHz, 4 at 33 GHz |
| DPS77004SX | Sistema de dos unidades | 70 GHz | 200 GS/s, 100 GS/s | 62.5M points – 1G points | 2 at 70 GHz, 4 at 33 GHz |
