DAQ6510 - Sistema de Adquisición de Datos y Multímetro 6½ dígitos

Creando un nuevo nivel de simplicidad, el DAQ6510 tiene una interfaz de usuario con pantalla táctil que permite un tiempo de configuración más rápido, monitoreo en tiempo real del estado de prueba y análisis de datos detallados en el instrumento.

Canales

80

Funciones de medición

Más de 15

Modulos Plug-in

12

SENSIBILIDAD

100 nV
10 pA
1 µOhm

Digitador

1 M muestras/s
16 bits

Reduzca la configuración de la prueba, la ejecución y el tiempo de análisis

Configure

Monitoree

Analice

Configure y ejecute una prueba simple y rápida sin tener que escribir un programa de prueba. La pantalla táctil intuitiva del DAQ6510 Data Acquisition and Logging Multimeter proporciona una configuración simple con configuraciones de prueba visuales e intuitivas, visualizaciones en tiempo real del estado del escaneo para detectar problemas temprano para evitar perder tiempo de prueba y un análisis sencillo de los datos de prueba.

Destacado

  • Configuracion: configure un escaneo multicanal con múltiples funciones de medición usando un menú de medida y escaneo.
  • Ejecutar y monitorear: muestre el progreso del escaneo durante la prueba para ver inmediatamente las mediciones fuera del rango y los límites excedidos.
  • Analizar: muestra y analiza resultados usando las funciones de trazado y estadísticas. Use la función de pellizcar y zoom de los touchsceen para estudiar los resultados en profundidad. Usa cursores para calcular estadísticas en segmentos de los datos.

Haga una gama más amplia de mediciones

El DAQ6510 está hecho a medida con una resolución de 6½ dígitos y 15 funciones de medición incorporadas. Haga mediciones de baja corriente, baja resistencia y temperatura, y vea señales transitorias con el digitador incorporado.

Destacado

  • Voltaje: 100 nV a 1000 V con 0.0025% precisión básica del DCV
  • Corriente: 1 pA a 3A
  • Resistencia: 1 µΩ a 120 MΩ
  • Capacitancia: 0.1 pF a 100 µF
  • Medición de temperatura con termopares, detectores de temperatura de resistencia y termistores de -200°C a 1820°C
  • 1 M de muestra / s, digitador de 16 bits con 7 millones de lecturas de almacenamiento

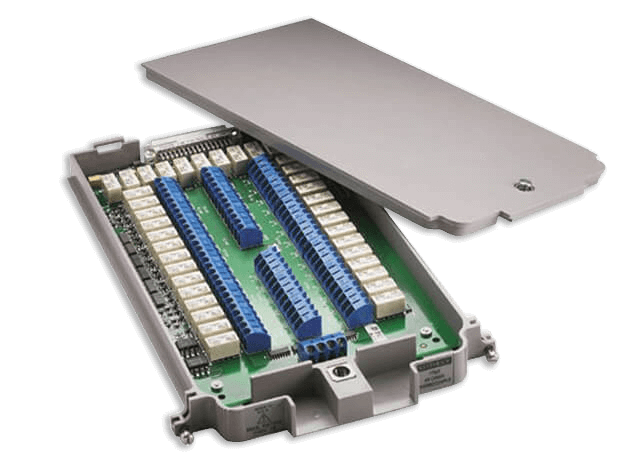

  • Tener más opciones para sistemas de prueba con 12 módulos de interruptor enchufable y hasta 80 canales de capacidad

Reduzca el tiempo de prueba

Maximice la cantidad de datos recopilados en el tiempo mínimo. Realice mediciones más rápidas, cambie de canal más rápido y escanee más canales.

Destacado

  • Realice mediciones tan cortas como 0.0005 ciclos de línea de alimentación o 8.3 μs (10 μs) para líneas de alimentación de 60 Hz (50 Hz).
  • Escanee a una velocidad de 800 canales por segundo con el módulo de conmutador enchufable multiplexado de estado sólido.
  • Escanee hasta 80 canales de 2 polos para probar una cantidad estadísticamente significativa de DUT en una sola prueba.

Conéctese a sus DUT de forma rápida y confiable

El DAQ6510 lo hace más eficiente incluso antes de comenzar a probar con conexiones D-sub terminadas en masa en muchos de sus módulos de interruptor enchufables. Esto minimiza el tiempo de inactividad al cambiar los módulos del interruptor enchufable durante el mantenimiento del sistema o cuando está configurando un nuevo sistema de prueba.

Elija entre un conjunto completo de opciones de interfaz

Las interfaces LAN, LXI y USB estándar permiten una fácil integración en su sistema de prueba. Las interfaces GPIB y RS-232 opcionales instaladas en el campo incluyen seis puertos de E / S digitales para sincronización y comunicación directa instrumento a instrumento. El DAQ6510 funcionará fácilmente con cualquier interfaz de PC que elija.

Automatización rápida de PC con la aplicación KickStart Data Acquisition

Utilice el software de control de instrumentos KickStart para programar rápidamente una prueba de adquisición de datos en una PC. El software no requiere programación; solo ingrese una configuración de prueba usando las pantallas de menú. Luego visualice sus resultados en formatos tabulares y gráficos.

Models

Modelo Canales Modulos Plug-in Digitador
DAQ6510

Mas de 80

12 opciones

1 M muestras/s

DAQ6510/7700

20

1

1 M muestras/s
