Fuente de poder Keithley 2400
Fuente de poder Keithley 2400 ofrecen precisión de cuatro cuadrantes y una fuente / carga de corriente acoplada junto con la medición en una interfaz de usuario con pantalla táctil. Estos instrumentos pueden generar y medir simultáneamente corriente de 10 fA a 10 A de pulso y / o voltaje de 100 nV a 1100 V, para 1000 W de pulso y 100 W DC de potencia total de CC.
Potencia máxima
100W DC
1000W Pulsos
rango V & I
10nV a 1100V,
10fA a 10A
La mejor exactitud
0.012%
6.5 digitos
Maáxima velocidad
muestreo de 1 MS/s
100 kS/s to buffer
Construyendo el gran interruptor de poder
La demanda de semiconductores de alta tensión más eficientes en los mercados de 5G, automottriz y de energía alternativa está impulsando pruebas e investigaciones cada vez más complejas sobre nuevas tecnologías como SiC y GaN. Su equipo de prueba tendrá que evolucionar para mantenerse al día..
La nueva SMU 2470 agrega capacidades en mediciones como voltaje de ruptura, corriente de fuga, pruebas de aislamiento, pruebas de alta potencia y dieléctricas para que pueda obtener una visión más rápida.
Haga mediciones a un nivel completamente nuevo.
Con los instrumentos SMU capture el comportamiento del dispositivo más detallado y puede caracterizarlo en rangos extendidos, para que pueda comprender mejor su dispositivo, aumentar su calidad y mejorar su rendimiento.
Características Destacadas
- 6½-digitos en resolución de precisión
- 1 MSamples / s de velocidad de medición digitalizada.
- Corriente: 10nA a 7A DC, 10A Pulso
- Voltaje: 200mV a 200V
- Potencia: hasta 100W DC a 1000W Pulso
Interfaz de usuario intuitiva. Inteligente y rápida.
Mida, vea y descubra más en la interfaz de usuario intuitiva y multitáctil, desde las lecturas sin procesar hasta los histogramas hasta las formas de onda basadas en el tiempo y en el voltaje / corriente, y obtenga sus respuestas más rápidamente.
Características Destacadas
- Pantalla táctil de cinco pulgadas con combinación de colores y diseño de pantalla cuidadosamente diseñada
- Navegación fácil y menú y configuraciones de un nivel.
- Memoria de 27.5 millones de datos con marcas de tiempo visibles en el instrumento
Versatilidad inigualable y retorno de la inversión..
Los instrumentos SMU Llevan la versatilidad a un nuevo nivel, para las aplicaciones de hoy y la innovación de mañana. Configure el s instruments uyo como una fuente de alimentación de precisión, DMM de 6½ dígitos, fuente de corriente, fuente de voltaje, picoamómetro, carga electrónica y más.
Aprende más. Gana más.
El Tutorial Centro de Aprendizaje de Unidades de Fuentes de Medición (SMU) reúne una gran cantidad de información sobre las SMU de Keithley y otros productos en una ubicación práctica y todo en uno. Proporcionamos enlaces a una amplia variedad de contenido relacionado con las aplicaciones y las industrias a las que servimos.
Acelere su tiempo de comercialización para diseños de alta potencia

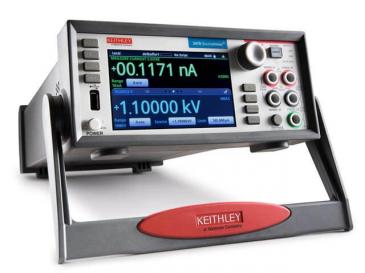

¿Se enfrenta a pruebas e investigaciones cada vez más complejas sobre SiC, GaN y otras tecnologías nuevas, a medida que aumenta la demanda de semiconductores de alto voltaje más eficientes en 5G, automotores y aumentos de energía alternativa? El nuevo 2470 SourceMeter® SMU está diseñado para superar los obstáculos que plantean estos semiconductores de banda ancha y otros componentes de energía. Ideal para la investigación, el desarrollo de productos y la fabricación donde se requiere alto voltaje y baja corriente, el miembro más reciente de la familia de SMU gráficos de Keithley incluye:
- 1100 V @ 10 mA, 20 W
- Pantalla táctil capacitiva gráfica de cinco pulgadas
- 100 nA, 10 nA rangos de corriente baja
- Safety 1100 V conexiones triaxiales
- Estabilización rápida en baja corriente
Investigación y desarrollo
Si está caracterizando materiales y dispositivos de alto voltaje como GaN y SiC, el 2470 puede ayudarte para determinar rápidamente si el dispositivo se fabricó correctamente y si se puede usar de manera efectiva en la aplicación prevista. El 2470 puede probar sus dispositivos y materiales hasta 1100 V y medir una corriente baja con una resolución de 10 fA.
Desarrollo de Producto
Combine el 2470 con un osciloscopio MSO de Tektronix y un generador de funciones arbitrarias, y tendrá el banco de desarrollo ideal para diseñar los dispositivos y componentes de alta potencia de hoy en día.
- Caracterización I-V de nuevos dispositivos, incluidos GaN y SiC para dispositivos de potencia, voltaje de ruptura y corriente de fuga
- Prueba de aislamiento y corriente de fuga para diseñar interruptores, relés, TVs, MOVs, fuentes de alimentación, etc.
- Hi-pot y resistencia dieléctrica para diseño y pruebas de sub-ensamblaje
Pruebas de producción en masa
¿Está caracterizando los transistores con múltiples SMU en celdas, piezas empaquetadas o ICs, ASICs y SOCs en su planta de producción? El 2470 tiene los rangos de fuente y medida que necesita para enfrentar sus desafíos de tiempo de comercialización para una amplia gama de aplicaciones de prueba de caracterización y producción.
Conoce a la familia completa
El 2470 es el miembro más nuevo de la familia de instrumentos SMU Gráficos de la Serie 2400 de Keithley. Con una interfaz de usuario de la pantalla táctil , Test, Invent®, estos instrumentos SMU simplifican la configuración de la prueba y eliminan las complicadas estructuras de menús de múltiples capas en instrumentos típicos de teclas programables. Ya sea que sus pruebas requieran requisitos básicos, de alta corriente o de alto voltaje / baja corriente, hay un instrumento SMU gráfico Keithley 2400 listo para ayudarlo a aprender más rápido, a trabajar de manera más inteligente e inventar más fácilmente.
Models
| Modelo | Pantalla Táctil | Canales | Fuente de corriente máxima / rango de medida | Fuente de voltaje máximo / rango de medida | Resolución de medición (corriente / voltaje) | Poder |
|---|---|---|---|---|---|---|
|
2401.
|
No | 1 | 1A | 20V | 1pA / 100nV | 20 W |
|
2400
| No | 1 | 1A | 200V | 1pA / 100nV | 20 W |
|
2450
| Sí | 1 | 1A | 200V | 10fA / 10nV | 20 W |
|
2410.
| No | 1 | 1A | 1100V | 1pA / 100nV | 20 W |
|
2460
| Sí | 1 | 7A | 100V | 1pA / 100nV | 100 W |
|
2420
| No | 1 | 3A | 60V | 10pA / 100nV | 60 W |
|
2440.
| No | 1 | 5A | 40V | 10pA / 100nV | 50 W |
|
2461
| Sí | 1 | 10A | 100V | 1pA / 100nV | 1000W |
|
2470
| Sí | 1 | 1A | 1100V | 10fA / 100nV | 20 W |
